ロードバイクをN-VANに固定する方法

イレクターパイプを使って簡単固定

ロードバイクなどのドロップハンドル自転車を１台　N-VANに載せる場合、イレクターパイプを使えば　タイヤを外さず3ステップで簡単に固定出来ます

本ページにはプロモーションが含まれています

前準備

前準備としてイレクターパイプをN-VANに取付けます

1. 地面からハンドルまでの高さを測る




2. ユーティリティナットカバーを外す


ハンドルが当たる位置のユーティリティナットカバーを外します




3. アタッチメントを2ヶ所、取付ける


アタッチメントはせいらん工房 Φ28イレクターパイプ用 アルミアタッチメントを使いました




4. メタルジョイントを仮止めする

取付けたアタッチメントにメタルジョイント HJ-1を仮止めし、ジョイント金具間の長さを測ります




5. イレクターパイプに保護スポンジをはめ込む

光 スポンジカバー SGB-680を先ほど測った長さより少し長めに切り、Φ28 長さ600mmのイレクターパイプにはめ込みます




6. 両サイドにゴムをはめる


ゴムキャップにはゴムインナーキャップEF-1201を使いました




7. パイプにメタルジョイントを差込む

先ほどアタッチメントに仮止めしたメタルジョイントを外し、イレクターパイプに取付けてから、再度アタッチメントに差込みます




8. 位置を確認して固定する


下から3番目のユーティリティナットには長さ600mmのイレクターパイプがジャストサイズでした

3ステップで固定する方法

自転車の積み込みから固定までが3ステップで可能な方法を説明します

ステップ1：自転車を載せる

後輪がフロントガラス側になるように自転車を載せます

ステップ2：ベルトで固定する

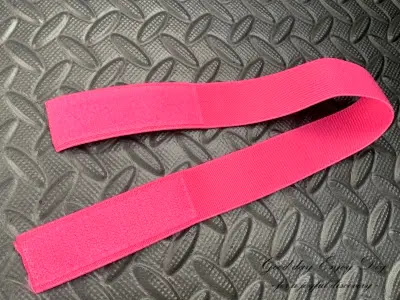

1. ベルトを準備する


私が用意したのは100均に売っているベンリーベルト カラー ２Pでした




2. ハンドルをイレクターパイプに固定する


動かないように十字に縛るのがポイントです




3. 前輪をダウンチューブに固定する


こうすることで前輪がより動かなくなります

ステップ3：後輪を固定する

リアゲートを閉め　運転席に乗り込み、ミノウラ ASB-10 多目的アシストバーの一方を助手席側のグラブレールに取付け、反対側を後輪に取付けます

アシストバーの長さを固定したら完了です

補足説明

• べんりーベルトに関して

私は最近バイクハンガーに保管する時、前輪が傾かないようべんりーベルトを使います



この場合そのまま車に積めて、ステップ2を一部省略することが出来ますよ！




• 積載方法に関して

今回説明したのは１台のドロップハンドル自転車の後輪をフロント側にして、N-VANに積み込む最適方法です




もし後輪をリアゲート側にしたい場合や、ドロップハンドルでない場合は「N-VANにスポーツバイクを載せる - 前編 -」に簡単に載せる方法を記載してありますので、ご覧いただけると光栄です

★イレクターパイプ、最高です！★
